Referenční halový objekt
Jako referenční objekt byla vybrána jednolodní výrobní, případně skladovací hala.
Objekt je tvořen třemi vnitřními rámovými vazbami a dvojicí štítových vazeb. Prostorová stabilita objektu je zajištěna systémem stěnových a střešních ztužidel. Stabilita v příčném směru vazeb jeu vnitřních vazeb zajištěna rámovou konstrukcí a u štítových vazeb stěnovými ztužidly.
Opláštění objektu je předpokládáno pomocí tenkostěnných zastudena tvarovaných C profilů a polyuretanových panelů (kladených "nasvislo"). Střešní plášť objektu je předpokládán skládaný z trapézových plechů.
Detaily:

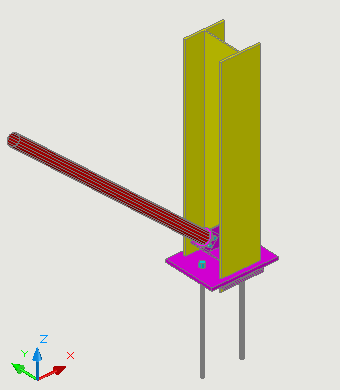

Detail kotvení
Kotvení sloupů je navrženo jako kloubové a provedeno je pomocí čelní desky a vlepovaných chemických kotev. Kotvení je doplněno o smykovou zarážku, které zajišťuje přenos vodorovných sil z ocelové konstrukce do konstrukce základu.

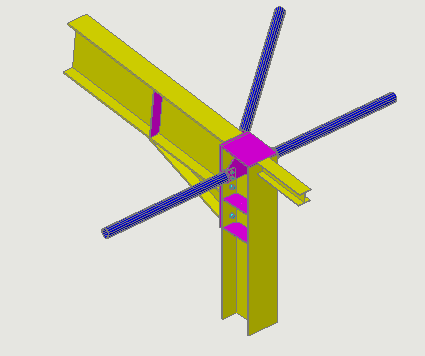

Detail rámového rohu
Rámové spojení sloupu s příčlí je provedeno pomocí šroubovaného rámového rohu. Rámový roh se skládá ze svislé výztuhy přípoje provedené z úpalku I profilu stejné třídy jako je navržená příčle, svislých výztuh příčle (v místě konce svislé výztuhy přípoje) a vodorovných výztuh sloupu (v místě horní a dolní pásnice příčle a pásnice výztuhy přípoje). Spojení obou konstrukčních prvků je provedeno na čelní desku.

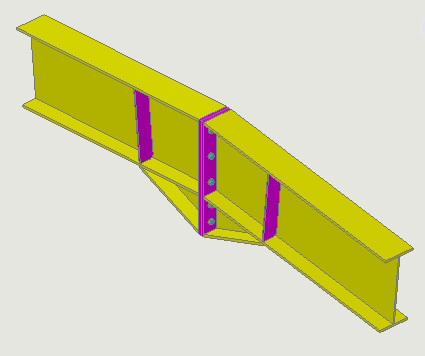

Detail rámového spojení příčlí ve vrcholu rámu
Spojení příčlí ve vrcholu rámu je provedeno pomocí šroubovaného rámového rohu. Přípoj je složen ze svislých výztuh přípoje provedených z úpalku I profilu stejné třídy jako je navržená příčel a svislých výztuh příčle (v místě konce svislé výztuhy přípoje). Spojení v hřebeni je provedeno na čelní desku.
Detail připojení stěnového ztužidla
Spojení diagonál stěnového ztužidla je navrženo jako kloubové na styčníkovou desku. Styčníková deska je pomocí koutového svaru připojena k vodorovnému prvku ztužidla.
Detail připojení opláštění
Přípoj tenkostěných C profilů opláštění k hlavním nosným sloupům je provedeno pomocí vyztužené konzoly. Konzola je provedena z ohýbaného plechu.
