Referenční technologický objekt
Pro účely tohoto projektu byl vybrán jako referenční technologický objekt potrubní most. Na potrubním mostu lze demonstrovat většinu problémů, se kterými se můžeme v průběhu návrhu technologického objektu setkat. Obecně potrubní most slouží jako podpůrná konstrukce pro rozvod chladících, výrobních medií, pro transport vyrobeného média, ale také pro rozvody MAR, které jsou nutné pro zajištění chodu ostatních výrobních procesů. Objekt je ve většině případů vybaven komunikačními koridory pro monitoring, revize a ovládání umístěných zařízení. Není také vyjímkou, že objekt je přímo osazen určitým typem aparátu jako například výměníky, ventilátory nebo pojistné ventily tlakového potrubí. Tyto části se většinou umísťují samostatně na technologické plošiny mimo hlavní trasy potubí.
Co se týká konstrukčního řešení je nejčastěji využíváno příhradových konstrukcí, které zaručují nejlepší poměr únosnost (stability) ku hmotnosti. Z důvodu například dispozičních omezení není vyjímkou použití rámových částí. Samozřejmostí je zajištění prostorové stability pomocí systému ztužidel nebo rámů.
Při provádění výpočtu konstrukce je nutné zohlednit veškeré návrhové situace, které mohou nastat. Důležitým faktorem pro návrh a výpočet je kvalitní komunikace mezi všemi profesemi, které se na projektu podílejí (statik OK, statik spodní stavby, odborník pro výpočet potrubí, designer potrubních tras, technolog, ostatní profese zajišťující rozvod elekřiny, MAR apod.).
Popis referenčního objektu
Potrubní most se skládá ze čtyř příčných vazeb. Příčné vazby jsou rámové se dvěmi příčlemi a pro zajištění dostatečné tuhosti jsou ve spodní části zavětrovány ztužidly tvaru V. Příčné vazby jsou navzájem spojeny příhradovými nosníky ve třech řadách. Nosníky slouží k umístění příčných prvků, které budou vynášet potrubní trasy. Na tyto nosníky bude uchyceno potrubí, u něhož je nutné důsledně rozlišovat způsob uložení potrubí (kluzné uložení, pevný bod potrubí). Svislice příhradových nosníků slouží také pro umístění konzol, které podpírají rozvody například elektro a MAR. V místě těchto kabelových rozvodů je prostor pro umístění komunikační lávky se zábradlím. Přístup (případně úniková trasa) může být navržena pomocí ocelového žebríku s ochraným košem.
V místech potrubních tras je provedeno vodorovné zavětrování, které zajišťuje celý objekt vodorovně v podélném směru. Vodorovně je dále objekt ztužen ve dvou místech pomocí příhradového ztužidla, které spojujě dvě blízké příčné vazby.
V podélné řadě A se předpokládá vedení potrubí velkého průměru mimo vnitřní potrubní trasy. Pro potrubí je navržena speciální konstrukce, která zajistí přenos napětí do hlavních částí potrubního mostu.
Celá konstrukce je navržena jako montážně šroubovaná.
Detaily

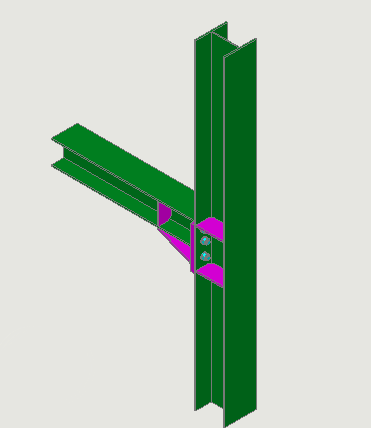

Rámový roh
Rámový roh sloupu a příčle je proveden pomocí šroubovaného tuhého spoje. Na konci příčle je proveden svařovaný náběh, tlustá čelní deska a příčel je doplněna vnitřními výztuhami. Sloup je v místě horní pásnice a dolní hrany náběhu příčle ztužen vnitřními vodorovnými výztuhami.

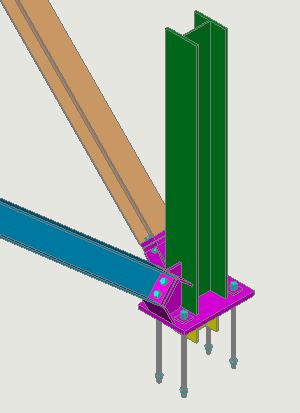

Kotvení sloupů
Kotvení sloupů je navrženo jako kloubové a provedeno je pomocí patní roznášecí desky. Každé kotvení je osazeno smykovou zarážkou. Smykové zarážky jsou u podobných objektů nezbytné pro přenos vodorovných sil ze ztužidel do spodní stavby.
Křížení ztužidel
V tomto konkrétním případě jsou ztužidla předpokládána tažená i tlačená (například u halových objetků se často setkáváme se ztužidly navrhovanými pouze na tahové síly). Takováto ztužidla zajišťují větší tuhost konstrukce.
Přípoj je předpokládám šroubovaný pomocí čelních desek. Důležitou součástí jsou vnitřní výztuhy v průběžném prvku ztužidla. Tento přípoj bývá náročný na dodržení výrobních tolerancí. V případě, že dojde k určitým vyosením nebo nepřesnostem, je nutné řešení problému konzultovat se statikem projektu a společně navrhnout možná řešení (úprava detailu, montážní podložka apod.).

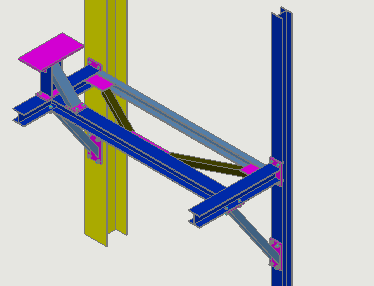

Uložení potrubí
Pro potrubí je navržena speciální konstrukce, která zajistí přenos napětí do hlavních částí potrubního mostu. Detail je tvořen dvojicí konzol, které jsou vodorovně propojeny v místě co nejblíže k svislým prvkům potrubního mostu a na jejích koncích. Tyto propojovací prvky jsou vodorovně ztuženy pomocí úhelníků. Konzoly jsou dále vzepřeny do sloupů potrubního mostu. Na jedné z konzol je provedena vlastní konstrukce pro uložení potrubí, která je z důvodu přenášení podélných vodorovný sil vzepřena. Na vodorovnou roznášecí desku bude přichycen sytémový upevňovací prvek potrubí.
Žebřík
Pro přístup na k jednotlivým plošinám je použit standartní ocelový žebřík s ochraným košem. Žebřík je tvořen dvojicí svislých prvků (štěříny) z válcovaného profilu U (pro menší délky lze použít i úhelníky). Příčle žebříku jsou navrženy z ocelové kulatiny průměru 20mm. Ochraný koš je vytvořen z ploché oceli. Kotvení žebříku je na čelní desku a přípoj žebříku k ocelové konstrukci potrubního mostu by měl být posuvný ve svislém směru, aby nedocházelo k jeho přitěžování od deformace ocelové konstrukce mostu.
